WDZB-BPYJYPX12R低煙無鹵屏蔽電纜
一.產品用途
WDZB-BPYJYPX12R低煙無鹵屏蔽電纜主要用于變頻電源和變頻電機之間連接用的電纜,以及額定電壓1KV及以下的輸配電線路中,作輸送電能用.尤其適用于造紙、冶金、金屬加工、礦山、鐵路和食品加工等行業。
二. WDZB-BPYJYPX12R低煙無鹵屏蔽電纜使用條件
1、 額定電壓U0/U：0.6/1KV.
2、  電纜導體長期允許高溫度為90度,短路時高溫度250度
3、  安裝敷設環境溫度不低于0度,固定敷設時環境溫度不低于-10度.
4、  電纜允許小彎曲半徑不小于15D（D-電纜外徑,mm）
三. WDZB-BPYJYPX12R低煙無鹵屏蔽電纜性能
1、 WDZB -BRYJVP12R 型設計采用符合GB/T3956-1997規定的D5類軟絞合銅導體。
2、  交聯聚乙烯J緣、耐溫耐候性好。
3、  低傳輸阻抗，電磁兼容性好。
4、  低工作電容
5、  良好的抗干擾和低輻射性能。

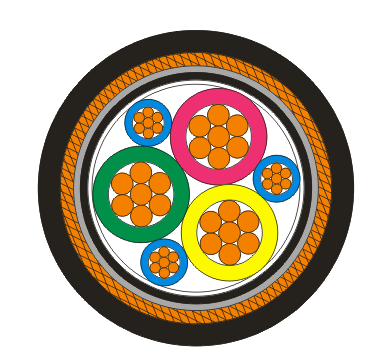

6、  對稱的三芯電纜結構設計，具有比四芯電纜更好的傳輸性能。
四.變頻器清潔環保電纜型號M稱
WDZB-BPYJYTP2    銅芯交聯聚乙烯J緣低煙無鹵聚烯燼護套銅絲纏繞銅帶繞包屏蔽變頻器用回路電纜。
WDZB-BPYJYP12 銅芯交聯聚乙烯J緣低煙無鹵聚烯燼護套銅帶繞包銅絲編織雙重屏蔽變頻器用回路電纜。
WDZB-BPYJYP12 銅芯交聯聚乙烯J緣低煙無鹵聚烯燼護套銅帶繞包銅絲編織雙重屏蔽變頻器用回路電纜。
WDZB-BPYJYPX12R 銅芯交聯聚乙烯J緣低煙無鹵聚烯燼護套銅帶繞包鍍錫銅絲編織雙重屏蔽變頻器用回路電纜。
WDZB-BPYJYPX12R 銅芯交聯聚乙烯J緣低煙無鹵聚烯燼護套銅帶繞包鍍錫銅絲編織雙重屏蔽變頻器用回路電纜。
五. 清潔環保電纜規格范圍
型號                              芯數                         標稱截面（MM）
WDZB-BPYJYTP2                3                             1.5~240
WDZB-BPYJYTP2                3                            1.5~240
WDZB-BPYJYP12R               3+3            主線芯截面:2.5-240,副線芯截面:0.5-35
WDZB-BPYJYPX12R             3+3               主線芯截面:2.5-240,副線芯截面:0.5-35
WDZB-BPYJYP12R               3+3               主線芯截面:2.5-240,副線芯截面:0.5-35
WDZB-BPYJYPX12               3+3               主線芯截面:2.5-240,副線芯截面:0.5-35
注:另可根據用戶需要提供鎧裝結構變頻電纜.
六. 清潔環保電纜型號說明
項目                          代號                                   說明
系列代號                      BP                            變頻電纜
J緣代號                      YJ                            交聯聚乙烯J緣
護套代號                      V                             聚氯乙烯護套
護套代號                     WDZ                            無鹵低煙聚烯烴護套
屏蔽代號                      TP2                           同心導體+銅帶屏蔽結構
屏蔽代號                      P12                           銅帶屏蔽+銅絲編織雙重屏蔽
屏蔽代號                      PX12                         銅帶屏蔽+鍍錫銅絲編織雙重屏蔽
鎧裝代號                      22                            鋼帶鎧裝
阻燃代號                      ZR                            阻燃型
