一、概述：
丁晴軟電纜、丁腈電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的移動電器用連接電纜，目前本產品已廣泛應用于冶金、電力、船舶、汽車制造等行業。
適用于交流額定電壓0.6/1kV及以下要求頻繁移動及耐油場合作動力裝置或移動照明的電力傳輸。
二：丁晴軟電纜執行標準：
本產品按Q/LB2003-16設計制造。
Q/HHTZH007.1
阻燃性能試驗執行GB12666-90規定
三、型號規格：

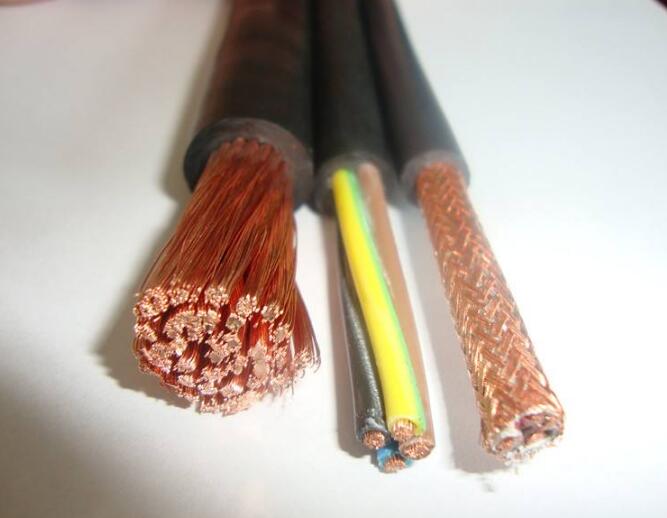

YVF YVFRP YVFR
型 號
產品M稱
YVFR
丁腈J緣和護套電力軟電纜
YVFRP
丁腈J緣和護套銅絲編織屏蔽電力軟電纜
備注：阻燃型電纜型號加ZR，導體線芯中銅絲可以采用鍍錫
丁晴軟電纜使用特性：
1.交流額定電壓：U0/U 0.6/1KV
2.工作溫度： 105℃
3.環境溫度：固定敷設-40℃
4.電纜安裝敷設溫度應不低于-25℃。
5.電纜允許彎曲半徑：電纜為電纜外徑的12倍
項 目 性 能
額定電壓Uo/U 0.6/1kV
長期允許工作溫度 高70℃，低－40℃
J緣性能 70℃時J緣電阻常數ki不小于0.0367MΩ
耐腐性能 具有優異的耐油和耐腐蝕性，電纜在121℃時浸泡在20#機油中24小時，J緣和護套的斷裂伸長率
導體電阻 符合GB3956
耐壓性能 經受5min的3.5kV工頻電壓試驗
其他特點 具有良好的柔軟性、耐老化性
六、丁晴軟電纜技術指標：
1．成品電纜導體(R類)直流電阻(符合GB3956規定)參照附錄A表2。
2．20℃時J緣電阻不小于50MΩ/KM。
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
