1*2*24AWG-RS485通訊電纜
1*2*24AWG-RS485通訊電纜應用
1*2*24AWG-RS485通訊電纜,特性阻抗120歐姆，導體多股絞合鍍錫銅絲，PE絕緣,采用鋁箔繞包屏蔽+鍍錫絲編制雙屏蔽，屏蔽密度高達80%，并附有獨立TC接地導流線，工業灰色PVC外護套。產品性能高柔、耐震、耐油、防紫外線、傳輸信號穩定、抗電磁干擾強，可遠距離傳輸，廣泛應用于復雜的工業自動化控制網絡通訊及樓宇自控網絡通訊等場合
1*2*24AWG-RS485通訊電纜性能
1 1*2*24AWG-RS485通訊電纜性能高柔、耐震、耐油、防紫外線、傳輸信號穩定、抗電磁干擾強，
2 抗電磁干擾強、可遠距離傳輸。

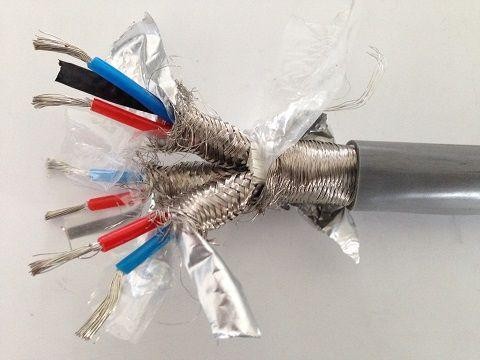

1*2*24AWG-RS485通訊電纜結構
導體:多股精絞成束鍍錫絲導體；
絕緣:特殊PE混合料絕緣；
包裹:線芯對絞；
成纜:小節距；
導流線：獨立TC接地導流線
屏蔽: 鋁箔紙繞包、鍍錫銅絲編織雙屏蔽,屏蔽層覆蓋率80%以上；
外護套:工業黑、灰色PVC外護套
1*2*24AWG-RS485通訊電纜參數
標準：企業標準，參照美國百通標準.
芯數：2X0.4 SQ 等，具體型號查看下表
護套材質：工業黑、灰色PVC外護套
材料形狀：圓線
RS485信號通訊電纜常用型號：
|
型號 |
規格 |
導體根數 |
導體截面 |
單根導體直徑φ |
|
|
|
|||||
|
RS485 24AWG |
1P |
7 |
0.4sq |
0.25 |
|
|
RS485 20AWG |
1P |
10 |
0.5sq |
0.25 |
|
|
RS485 18AWG |
1P |
16 |
0.75sq |
0.25 |
|
|
RS485 16AWG |
1P |
28 |
1.5sq |
0.25 |
|
|
RS485 24AWG |
2P |
7 |
0.4sq |
0.25 |
|
|
RS485 20AWG |
2P |
10 |
0.5sq |
0.25 |
|
|
RS485 18AWG |
2P |
16 |
0.75sq |
0.25 |
|
|
RS485 16AWG |
2P |
28 |
1.5sq |
0.25 |
|
注：可根據用戶個性化使用要求及復雜使用環境來量身定制，努力踐行為廣大用戶朋友排憂解難的宗旨！
