執行標準：射頻同軸電纜SEYV-100-2執行GB/T 14864-1993
產品用途：射頻同軸電纜SEYV-100-2適用于無限通信和采用類似集技術的各種電子設備、裝置中。
產品型號及名稱：;
SEYV——實芯聚乙烯絕緣聚氯乙烯護套射頻對稱電纜。

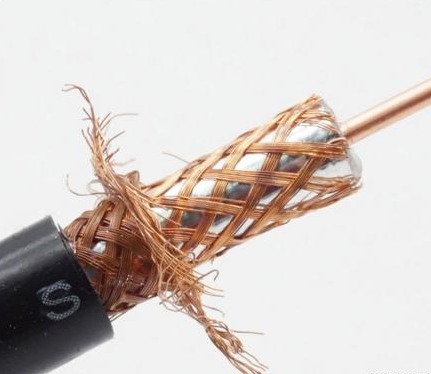

SEYV產品結構：
1）導體：裸軟銅線
2）絕緣：實心聚乙烯
3）屏蔽（外導體）：裸軟銅絲
4）護套：聚氯乙烯外護套
產品主要技術參數：
|
型號 |
內導體根數/直徑（n/mm） |
標稱絕緣外徑 |
標稱電纜外徑 |
絕緣電阻/MΩ·km |
20℃時200/MHz衰減常數（dB/m）≤ |
特性阻抗/Ω |
額定電容/pF/m |
纜芯介電強度/kV |
參考重量（kg/km） |
|
SEYV-75-2 |
7×0.31 |
1.6 |
7.3 |
5000 |
0.32 |
75 |
70 |
3 |
101 |
|
SEYV-100-2 |
1×0.79 |
1.6 |
6.0 |
— |
— |
46 |
4 |
39 |
|
|
SEYV-100-6-1 |
7×0.79 |
6.3 |
15.8 |
— |
— |
43 |
10 |
212 |
|
|
SEYV-100-6-2 |
7×0.79 |
6.3 |
16.6 |
0.1 |
100 |
50 |
10 |
314 |
|
|
注：以上數據為近似值，。 |
|||||||||
我公司還可以銷售以下射頻同軸電纜電纜規格；
|
|
導體規格 |
J緣直徑 |
編 織 |
護套 |
火花檢測 |
|
|
錠數 |
單錠根數 |
|||||
|
SYV-50-2-1 |
1 /0.68 |
2.2±0.10 |
16 |
5/0.15 |
4.0±0.2 |
3 |
|
SYV-50-2-2 |
7/0.16 |
1.5±0.10 |
16 |
6/0.15 |
2.8±0.2 |
3 |
|
SYV-50-3-1 |
1/0.9 |
2.95±0.13 |
16 |
6/0.15 |
5.0±0.2 |
3 |
|
SYV-50-3-2 |
7/0.32 |
2.95±0.13 |
24 |
5/0.15 |
5.0±0.2 |
3 |
|
SYV-50-5-1 |
1/1.40 |
4.8±0.20 |
24 |
5/0.15 |
7.2±0.3 |
5 |
|
SYV-50-5-1 |
1/1.40 |
4.8±0.20 |
24 |
6/0.20 |
7.2±0.3 |
5 |
|
SYV-50-7-2 |
7/0.75 |
7.25±0.25 |
24 |
6/0.20 |
10.3±0.3 |
8 |
|
SYV-50-9 |
7/0.95 |
9.0±0.30 |
36 |
5/0.20 |
12.2±0.4 |
8 |
|
SYV-50-12 |
7/1.15 |
11.5±0.30 |
36 |
6/0.20 |
15.0±0.4 |
8 |
|
SYV-75-4-1 |
1/0.59 |
3.7±0.13 |
16 |
6/0.15 |
6.0±0.2 |
3 |
|
SYV-75-4-2 |
7/0.21 |
3.7±0.13 |
16 |
6/0.15 |
6.0±0.2 |
3 |
|
SYV-75-5-1 |
1/0.75 |
4.8±0.20 |
24 |
5/0.15 |
7.2±0.2 |
5 |
|
SYV-75-5-2 |
7/0.26 |
4.8±0.20 |
24 |
5/0.15 |
7.2±0.3 |
5 |
|
SYV-75-7-1 |
1/1.15 |
7.25±0.15 |
24 |
6/0.20 |
10.3±0.3 |
8 |
|
SYV-75-7-2 |
7/0.40 |
7.25±0.25 |
24 |
6/0.20 |
10.3±0.3 |
8 |
|
SYV-75-9 |
1/1.37 |
9.0±0.30 |
36 |
5/0.20 |
12.2±0.4 |
8 |
|
SYV-75-12 |
7/0.63 |
11.5±0.30 |
36 |
6/0.20 |
15.0±0.4 |
8 |
