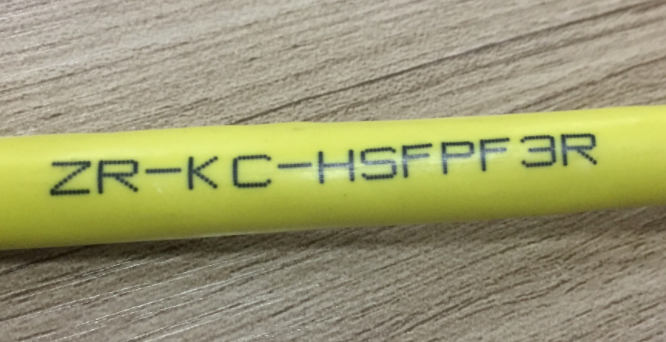

補償型補償導線BC,RC,SC,KC,NC
一、用途
補償型補償導線BC,RC,SC,KC,NC是在一定溫度范圍內（包括常溫）具與所匹配的熱電偶的熱電動勢值相同的一對或多對帶有絕緣層的導線或電纜。用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。補償導線與補償電纜分為延長型與補償型兩種。
二、型號
|
型 號 |
配電熱電 |
配電熱電偶 |
補償導線與補償電纜 |
|
|
正 J |
負 J |
|||
|
SC |
S |
鉑銠10—鉑 |
Cu |
Cu—Ni合金 Cu—Ni合金 |
|
KC |
K |
鎳鉻—鎳硅 |
Cu |
Cu—Ni合金 |
|
KX |
Ni—Cr合金 |
Ni—Si合金 |
||
|
EX |
E |
鎳鉻—銅鎳 |
Ni—Cr合金 |
Cu—Ni合金 |
|
JX |
J |
鐵—銅鎳 |
Fe |
Cu—Ni合金 |
|
TX |
T |
銅—銅鎳 |
Cu |
Cu—Ni合金 |
|
NC |
N |
鎳鉻硅—鎳硅 |
Fe |
Cu—Ni合金 |
|
NX |
Ni—Cr—Si合金 |
Ni—Si合金 |
||
延長型與補償型的特性比較
|
類 別 |
特 性 |
優 點 |
|
延長型KX,EX,TX,JX,NX |
合金絲線芯的M義化學成分與熱電動勢值與配用熱電偶絲相同 |
1.在寬的溫度范圍內保證高精度 |
|
補償型BC,RC,SC,KC,NC |
合金絲線芯的M義化學成分與熱電動勢值與配用熱電偶絲不同，但其熱動勢在0～100℃或0～200℃時與配用熱電偶熱電動勢值相同 |
1.價格便宜 |
