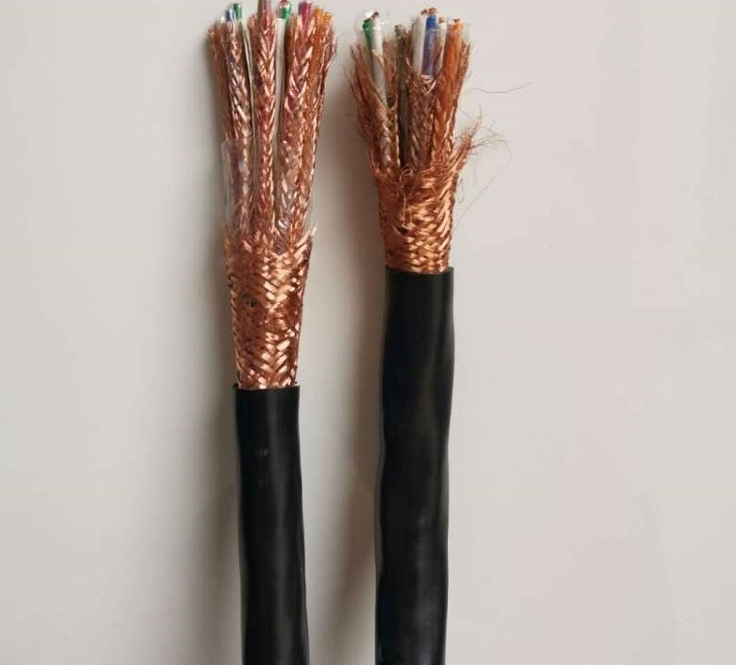

耐高溫計算機電纜DJGPG DJF46PF46
執型標準耐高溫計算機電纜DJGPG DJF46PF46執行企業標準。 耐高
型標準耐高溫計算機電纜DJGPG DJF46PF46執行企業標準。
耐高
耐高溫計算機電纜DJGPG DJF46PF46用途
耐高溫計算機電纜DJGPG DJF46PF46分交聯聚乙烯絕緣、硅橡膠絕緣、氟塑料絕緣，適用于額定電壓300/500V及以下防干擾性能要求較高的電子計算機、檢測儀器、儀表的連接線，在高頻場合下更能顯示出其優越性能。
使用條件
1、 交聯聚乙烯絕緣電纜長期工作溫度不超過90℃；
2、 硅橡膠絕緣和護套電纜長期工作溫度不超過180℃；硅橡膠絕緣PVC護套工作溫度不超過105℃；
3、 F46絕緣和護套電纜長期工作溫度不超過200℃；F46絕緣PVC護套工作溫度不超過105℃；F46絕緣硅橡膠護套工作溫度不超過180℃；
4、 電纜彎曲半徑：鎧裝型不小于電纜外徑的12倍，非鎧裝型電纜不小于電纜外徑的6倍。
型號及結構特征
型號 | 計算機電纜結構特征 | ||
銅芯交聯聚乙烯絕緣計算機電纜 | 銅芯硅橡膠絕緣計算機電纜 | 銅芯氟塑料絕緣計算機電纜 | |
DJYJPV | DJGPG | DJF46PF46 | 銅絲編織對絞屏蔽 |
DJYJP2V | DJGP2G | DJF46P2F46 | 銅帶繞包對絞屏蔽 |
DJYJP3V | DJGP3G | DJF46P3F46 | 鋁塑復合帶繞包對絞屏蔽 |
DJYJVP | DJGGP | DJF46F46P | 銅絲編織總屏蔽 |
DJYJVP2 | DJGGP2 | DJF46F46P2 | 銅帶繞包總屏蔽 |
DJYJVP3 | DJGGP3 | DJF46F46P3 | 鋁塑復合帶繞包總屏蔽 |
DJYJPVP | DJGPGP | DJF46PGP | 銅絲編織對絞屏蔽銅絲編織總屏蔽 |
DJYJP2VP2 | DJGP2GP2 | DJF46P2GP2 | 銅帶繞包對絞屏蔽銅帶繞包總屏蔽 |
DJYJP3VP3 | DJGP3GP3 | DJF46P3GP3 | 鋁塑復合帶繞包對絞屏蔽鋁塑復合帶繞包總屏蔽 |
DJYJP2V22 | DJGP2V22 | DJF46P2V22 | 銅帶繞包對絞屏蔽鋼帶鎧裝 |
DJYJP3V22 | DJGP3V22 | DJF46P3V22 | 鋁塑復合帶繞包對絞屏蔽鋼帶鎧裝 |
DJYJVP2-22 | DJGVP2-22 | DJF46VP2-22 | 銅帶繞包總屏蔽鋼帶鎧裝 |
DJYJVP3-22 | DJGVP3-22 | DJF46VP3-22 | 鋁塑復合帶繞包總屏蔽鋼帶鎧裝 |
DJYJP2VP2-22 | DJGP2VP2-22 | DJF46P2VP2-22 | 銅帶繞包對絞屏蔽銅帶總屏蔽鋼帶鎧裝 |
DJYJP3VP3-22 | DJGP3VP3-22 | DJF46P3VP3-22 | 鋁塑復合帶繞包對絞屏蔽鋁塑復合帶繞包總屏蔽鋼帶鎧裝 |
規格
型號 | 對數 | 標稱截面 | ||
DJYJPV DJYJP2V DJYJP3V DJYJVP DJYJVP2 DJYJVP3 DJYJPVP DJYJP2VP2 DJYJP3VP3 | DJGPG DJGP2G DJGP3G DJGGP DJGGP2 DJGGP3 DJGPGP DJGP2GP2 DJGP3GP3 | DJF46PF46 DJF46P2F46 DJF46P3F46 DJF46F46P DJF46F46P2 DJF46F46P3 DJF46PGP DJF46P2GP2 DJF46P3GP3 | 2～48 | 0.75 1.0 1.5 |
DJYJP2V22 DJYJVP2-22 DJYJVP3-22 DJYJP2VP2-22 DJYJP3VP3-22 | DJGP2V22 DJGP3V22 DJGVP2-22 DJGVP3-22 DJGP2VP2-22 DJGP3VP3-22 | DJF46P2V22 DJF46P3V22 DJF46VP2-22 DJF46VP3-22 DJF46P2VP2-22 DJF46P3VP3-22 | 2～48 | |
注：推薦的對數系列為：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、
技術性能
導體直流電阻
標稱截面 | 20℃直流電阻不大于 |
0.75 1.0 1.5 | 24.5 18.1 12.1 |
電 器 儀 表 控 制 電 纜
絕緣電阻
截面 | 導體種類 | 絕緣電阻不小于（MΩ·km） | ||
XLPE絕緣90℃ | 硅橡膠絕緣90℃ | F46絕緣90℃ | ||
0.75 | 1 | 1.5 | ||
0.75 | 2 | |||
1.0、1.5 | 1 | |||
1.0、1、5 | 2 | |||
注：導體種類1表示單根銅絲，導體種類2表示7根銅絲絞合。
屏蔽性能
型號 | 暫態電揚 | 暫態磁場 | ||
DJYJPV DJYJPVP DJYJP2VP2 | DJGPG DJGPGP DJGP2GP2 | DJF46PF46 DJF46PF46P DJF46P2F46P2 | 0.02 | 0.005 |
DJYJVP | DJGGP | DJF46F46P | 0.006 | 0.005 |
DJYJVP2 | DJGGP2 | DJF46F46P2 | 0.005 | 0.004 |
DJYJP2V | DJGP2G | DJF46P2F46 | 0.004 | 0.003 |
DJYJP3VP3 | DJGP2GP3 | DJF46P3F46P3 | 0.03 | 0.02 |
DJYJP3V | DJGP3G | DJF46P3F46 | 0.05 | 0.03 |
DJYJVP3 | DJGGP3 | DJF46F46P3 | 0.09 | 0.03 |
DJYJP2V22 DJYJP3V22 DJYJVP2-22 DJYJVP3-22 DJYJP2VP2-22 DJYJP3VP3-22 | DJGP2V22 DJGP3V22 DJGVP2-22 DJGVP3-22 DJGP2VP2-22 DJGP3VP3-22 | DJF46P2V22 DJF46P3V22 DJF46VP2-22 DJF46VP3-22 DJF46P2VP2-22 DJF46P3VP3-22 | 0.01 | 0.01 |
