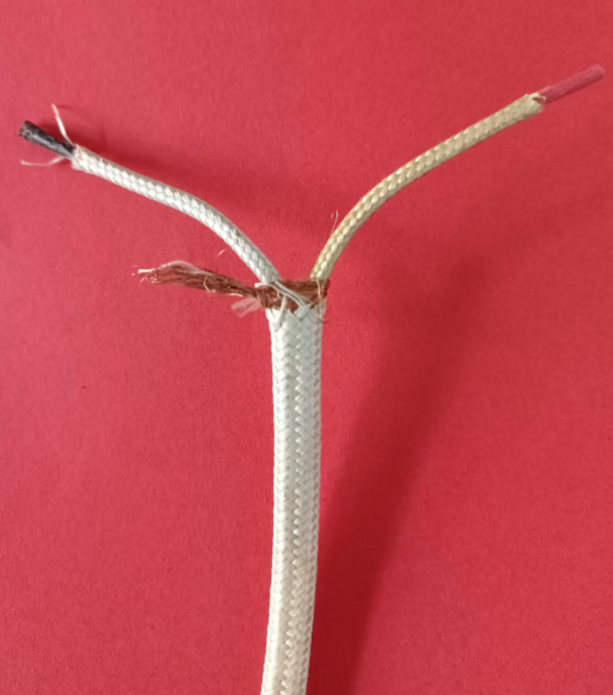

耐高溫補償導線KCHF4B KCHF4B
耐高溫補償導線KCHF4B KCHF4B是在一定溫度范圍內（包括常溫）具有與所匹配的熱電偶的熱電動勢值相同的一對或多對帶有絕緣層的導線或電纜，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差，補償導線與補償電纜分為延長型和補償型兩種. 耐高溫補償導線KCHF4B KCHF4B是補償型的.
耐高溫補償導線KCHF4B KCHF4B執行標準：GB/T4989-94及JB/T7495-94
1、工作溫度：
耐熱用：高200℃和260℃兩種。
一般用：高70℃和105℃兩種。
2、低環境溫度：
氟塑料絕緣和護套線纜：固定敷設- 60℃，非固定敷設-20℃。
阻燃型熱電偶補償導線電纜聚氯乙烯絕緣和護套線纜：固定敷設-40℃，非固定敷設-15℃。
3、允許彎曲半徑：
a)有銅帶屏蔽的補償電纜，應不小于電纜外徑的16倍；
b)其它結構的補償電纜，應不小于電纜外徑的10倍。
ZR-KX-GS-VVP阻燃型熱電偶補償導線電纜的型號、名稱
型 號 | 名 稱 |
KC-VV | 聚氯乙烯絕緣對絞聚氯乙烯護套K分度熱電偶用補償電纜 |
KC-VPV | 聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套K分度熱電偶用補償電纜 |
KC-VPVP | 聚氯乙烯絕緣對絞銅絲編織分屏蔽總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜 |
KC-VVP | 聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜 |
KC-FF | 氟塑料絕緣對絞氟塑料護套K分度熱電偶用補償電纜 |
KC-FPF | 氟塑料絕緣對絞銅絲編織分屏蔽氟塑料護套K分度熱電偶用補償電纜 |
KC-FPFP | 氟塑料絕緣對絞銅絲編織分屏蔽總屏蔽氟塑料護套K分度熱電偶用補償電纜 |
KC-FFP | 氟塑料絕緣對絞銅絲編織總屏蔽氟塑料護套K分度熱電偶用補償電纜 |
KC-FV-105 | 氟塑料絕緣對絞耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜 |
KC-FPV-105 | 氟塑料絕緣對絞銅絲編織分屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜 |
KC-FPVP-105 | 氟塑料絕緣對絞銅絲編織分屏蔽總屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜 |
KX-FVP-105 | 氟塑料絕緣對絞銅絲編織總屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜 |
KC-HF4B | 聚四氟絕緣對絞玻璃絲編織護套K分度熱電偶用補償電纜 |
KC-HF4PB | 聚四氟絕緣對絞銅絲編織分屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜 |
KX-HF4PBP | 聚四氟絕緣對絞銅絲編織分屏蔽總屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜 |
KC-HF4BP | 聚四氟絕緣對絞銅絲編織總屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜 |
注： ① 其他型號補償電纜SC、KX、EX、JX、TX、NC、NX等,只需改寫型號的項，如：EX-VPV；
② 屏蔽型式有：P：銅絲屏蔽，P1：鍍錫絲屏蔽，P3：鋁/聚酯復合膜，P2：銅塑復合膜；
③ 氟塑料絕緣和護套高溫補償導線用氟塑料整體連續擠出，具有很好的電性能和耐酸堿油水性能。
④ 一般用(G)普通級和精密級(S)以及耐熱用(G)普通級和精密級(S)補償電纜在訂貨注明即可。
⑤ 本安補償電纜需在原型號前加“IA-”，如：IA-KX-VPVP；需阻燃補償電纜，應在原型號前加“ZR-”。
