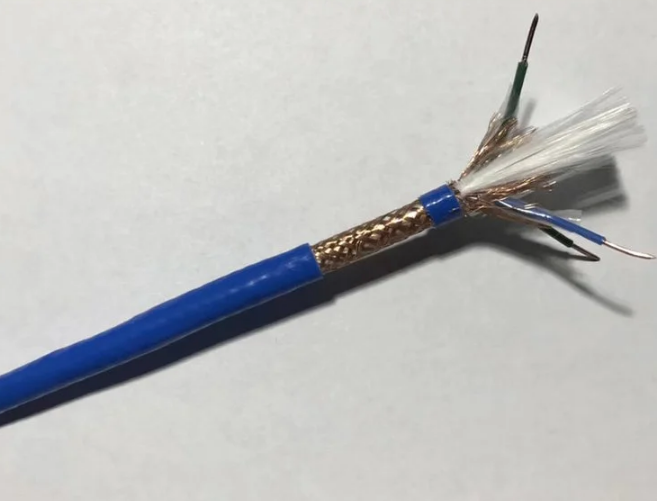

耐高溫耐油電纜（ZR192-）KFF （ZR192-）KFFP
一：耐高溫耐油電纜（ZR192-）KFF （ZR192-）KFFP產品特點及用途：
耐高溫耐油電纜（ZR192-）KFF （ZR192-）KFFP適用于交流額定電壓450/750V及以下電器儀表的連接線和自動控制系統的傳輸線，具有耐油、防水、耐磨、耐酸堿及各種腐蝕性氣體、耐老化、不燃燒等優異性能，適合冶金、電力、石化等行業。
二：耐高溫耐油電纜（ZR192-）KFF （ZR192-）KFFP產品執行標準：執行企業標準.阻燃耐火特性試驗執行GB12666-90標準
三：耐高溫耐油電纜（ZR192-）KFF （ZR192-）KFFP使用特性
1． 交流額定電壓：U0/U 450/750KV
2． zui高工作溫度：聚全氟乙丙烯（F46）絕緣不超過200℃
可溶性聚四氟乙烯（PFA）絕緣不超過260℃
3． zui低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料及硅橡膠護套：固定敷設-60℃，非固定敷設-20℃
4． 電纜安裝敷設溫度應不低于0℃（氟塑料、硅橡膠和丁腈護套電纜不低于-25℃）。
5． 電纜允許彎曲半徑：非鎧裝電纜zui小為電纜外徑的6倍
銅帶屏蔽或鋼帶鎧裝電纜zui小為電纜外徑的12倍
氟塑料絕緣和護套電纜zui小為電纜外徑的8倍
四：氟塑料耐高溫控制電纜基本型號及名稱
（ZR192-）KFF | 氟46（進口PFA）絕緣和護套控制電纜 |
（ZR192-）KFFP | 氟46（進口PFA）絕緣和護套銅絲編織屏蔽控制電纜 |
（ZR192-）KFFR | 氟46（進口PFA）絕緣和護套控制軟電纜 |
（ZR192-）KFF22 | 氟46（進口PFA）絕緣和護套鋼帶鎧裝控制電纜 |
（ZR192-）KFFRP | 氟46（進口PFA）絕緣和護套銅絲編織屏蔽控制軟電纜 |
（ZR192-）KFFP1 | 氟46（進口PFA）絕緣和護套鍍錫銅編織屏蔽控制軟電纜 |
（ZR192-）KFFP2 | 氟46（進口PFA）絕緣和護套銅帶繞包屏蔽控制電纜 |
（ZR192-）KFFRP2 | 氟46（進口PFA）絕緣和護套銅帶繞包屏蔽控制軟電纜 |
（ZR192-）KFV | 氟46（進口PFA）絕緣聚氯乙烯護套控制電纜 |
（ZR192-）KFVR | 氟46（進口PFA）絕緣聚氯乙烯護套控制軟電纜 |
（ZR192-）KFVP | 氟46（進口PFA）絕緣銅絲編織屏蔽聚氯乙烯護套控制電纜 |
（ZR192-）KFVRP | 氟46（進口PFA）絕緣銅絲編織屏蔽聚氯乙烯護套控制軟電纜 |
（ZR192-）KFVP2 | 氟46（進口PFA）絕緣銅帶繞包屏蔽聚氯乙烯護套控制電纜 |
（ZR192-）KFV22 | 氟46（進口PFA）絕緣聚氯乙烯外護套鋼帶鎧裝控制電纜 |
（ZR192-）KFRV22 | 氟46（進口PFA）絕緣聚氯乙烯外護套鋼帶鎧裝控制軟電纜 |
（ZR192-）KFVP2-22 | 氟46（進口PFA）絕緣銅帶繞包屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜 |
（ZR192-）KFGR（YGC-KF46R） | 氟46（進口PFA）絕緣硅橡膠護套控制軟電纜 |
（ZR192-）KFGPR（YGC-KF46RP） | 氟46（進口PFA）絕緣硅橡膠護套銅絲編織屏蔽控制軟電纜 |
五：代號名稱和含義
表2
項目 | 代號 | 說明 |
阻燃特性 | ZR | 分A、B、C級阻燃 |
系列代號 | K | 控制電纜 |
絕緣材料 | F | 聚全氟乙丙烯（F46）zui高工作溫度200℃ |
可溶性聚四氟乙烯（PFA）zui高為260℃（型號前加ZR192） | ||
護套材料 | F | 聚全氟乙丙烯（F46）zui高工作溫度200℃ |
可溶性聚四氟乙烯（PFA）zui高為260℃（型號前加ZR192） | ||
V | 聚氯乙烯 | |
G | 硅橡膠 | |
屏蔽材料 | P | 銅絲編織屏蔽 |
P1 | 鍍錫銅絲屏蔽 | |
P2 | 銅帶繞包屏蔽 | |
P3 | 鋁塑繞包屏蔽 | |
鎧裝材料 | 22 | 鋼帶鎧裝聚氯乙烯護套 |
23 | 鋼帶鎧裝聚乙烯護套 | |
32 | 鋼絲鎧裝聚氯乙烯護套 | |
33 | 鋼絲鎧裝聚乙烯護套 | |
導體結構 | A | 單股導體 |
B | 7股絞合導體 | |
R | 多股絞合導體 |
六：氟塑料耐高溫控制電纜主要技術指標
1． 成品電纜導體直流電阻（符合GB3956規定）參照附錄A表3
2．20℃時絕緣電阻不小于500MΩ/KM
3．成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
