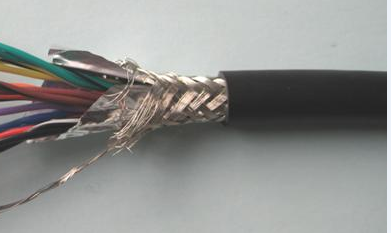

低煙無鹵屏蔽電纜WDZN-KYJYP2介紹：
低煙無鹵屏蔽電纜WDZN-KYJYP2適用于交流額定電壓600/1000V及以下的地鐵、高層建筑、商場、劇院、發電站、化學工廠、城市廣場及其他公用事業等電力系統或控制及監控回路中。
執行標準：采用企業標準及參照GB9330-88、GB/T12706-2002
使用特性：
- 低煙無鹵屏蔽電纜WDZN-KYJYP2長期允許工作溫度90℃
2、低煙無鹵屏蔽電纜WDZN-KYJYP2敷設溫度不低于0℃
3、推薦彎曲半徑低煙無鹵電纜WDZN-KYJYP控制電纜：無鎧裝電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。阻燃、耐火低煙無鹵電力電纜：單芯電纜彎曲半徑不小于電纜外徑的20倍，多芯電纜彎曲半徑不小于電纜外徑的15倍 - 低煙無鹵電纜型號、M稱
|
型號
|
M稱
|
|
阻燃、耐火低煙無鹵電力電纜
|
|
|
WDZ-YJY
|
銅芯交聯聚乙烯J緣無鹵低煙阻燃電力電纜(也可做鋁芯WDZ-YJLY)
|
|
WDZ-YJY23
|
銅芯交聯聚乙烯J緣鋼帶鎧裝無鹵低煙阻燃電力電纜(也可做鋁芯WDZ-YJLY23)
|
|
WDZ-YJY33
|
銅芯交聯聚乙烯J緣鋼絲鎧裝無鹵低煙阻燃電力電纜(也可做鋁芯WDZ-YJLY33)
|
|
WDZN-YJY
|
銅芯交聯聚乙烯J緣無鹵低煙阻燃耐火電力電纜
|
|
WDZN-YJY23
|
銅芯交聯聚乙烯J緣鋼帶鎧裝無鹵低煙阻燃耐火電力電纜
|
|
WDZN-YJY33
|
銅芯交聯聚乙烯J緣鋼絲鎧裝無鹵低煙阻燃耐火電力電纜
|
|
阻燃、耐火低煙無鹵控制電纜
|
|
|
WDZ-KYJY
|
銅芯交聯聚乙烯J緣無鹵低煙阻燃控制電纜
|
|
WDZ-KYJYP
|
銅芯交聯聚乙烯J緣銅絲屏蔽無鹵低煙阻燃控制電纜
|
|
WDZ-KYJYP2
|
銅芯交聯聚乙烯J緣銅帶屏蔽無鹵低煙阻燃控制電纜
|
|
WDZ-KYJYP2-23
|
銅芯交聯聚乙烯J緣銅帶屏蔽鋼帶鎧裝無鹵低煙阻燃控制電纜
|
|
WDZ-KYJY33
|
銅芯交聯聚乙烯J緣細鋼絲鎧裝無鹵低煙阻燃控制電纜
|
|
WDZN-KYJY
|
銅芯交聯聚乙烯J緣無鹵低煙阻燃耐火控制電纜
|
|
WDZN-KYJYP2
|
銅芯交聯聚乙烯J緣銅帶屏蔽無鹵低煙阻燃控制電纜
|
|
WDZN-KYJYP2-23
|
銅芯交聯聚乙烯J緣銅帶屏蔽鋼帶鎧裝無鹵低煙阻燃控制電纜
|
阻燃、耐火低煙無鹵電纜規格表：
|
型號
|
額定電壓
|
0.5
|
0.75
|
1.0
|
1.5
|
2.5
|
4
|
6
|
10
|
|
WZD-KYJY KYJYP
|
600/1000V
|
2-61芯
|
2-37芯
|
2-14芯
|
|||||
|
WZD-KYJYP2 KYJY33
KYJYP2-23 |
4-61芯
|
||||||||
|
WDZN-KYJY
|
|
2-61芯
|
|||||||
|
WDZN-KYJYP2 KYJYP2-23
|
4-61芯
|
||||||||
|
WDZ-YJY YJLY
|
單芯：2.5mm2~500mm2
2、3、4、5、3+1、4+1芯：2.5~300mm2 |
||||||||
|
WDZ-YJY23 YJLY23
|
|||||||||
|
WDZ-YJY33 YJLY33
|
|||||||||
|
WDZN-YJY YJY23
|
|||||||||
|
WDZN-YJY33
|
|||||||||
導體直流電阻符合GB/T3956的規定
2、90度J緣電阻常數不小于3.67MΩ.Km，體積電阻率不小于1012Ω.Cm
3、電纜3.5KV交流電壓試驗，5minJ緣不擊穿
4、低煙無鹵屏蔽電纜WDZN-KYJYP2性能指標：
2、90度J緣電阻常數不小于3.67MΩ.Km，體積電阻率不小于1012Ω.Cm
3、電纜3.5KV交流電壓試驗，5minJ緣不擊穿
4、低煙無鹵屏蔽電纜WDZN-KYJYP2性能指標：
|
試驗項目
|
單位unit
|
性能要求
|
試驗方法
|
|
煙密度試驗
小透光率 |
%
|
60
|
GB/T17651-1998
|
|
腐蝕性試驗
小PH值 電導率大值 |
μS/mm
|
4.3
10 |
GB/T17650.2-1998(idtIEC60754)
|
|
鹵化氫氣體含量
|
mg/g
|
小于等于5
|
GB/T17650.1-1998(idtIEC60754)
|
|
成束試驗
試驗別 供火時間 每米可燃物總體積 炭化高度 |
min
L m |
A B C
40 40 2 7 3.5 1.5 2.5 2.5 2.5 |
GB/T18380.3-2001(替代replace for GB12666.5-90)
|
產品規格：
|
標稱截面mm2
|
0.5
|
1.0
|
1.5
|
2.5
|
4
|
6
|
10
|
16
|
25
|
|
芯數
|
2-81
|
2-81
|
2-81
|
2-50
|
2-37
|
2-20
|
2-19
|
2-14
|
2-10
|
M詞術語解釋：
低煙：在規定的試驗條件下，試樣受熱分解貨燃燒釋放出的煙比較少，符合規定的指標特性。
無鹵：在規定的試驗條件下，試樣燃燒時釋放的鹵化氣體氫氣體的含量少，甚至沒有，符合規定的指標特性。
阻燃：在一定的試驗條件下，試樣被燃燒，在撤去火源后，火焰的蔓延僅在規定的范圍內，殘焰或殘灼在規定的時間內能自行熄滅的特性。
無鹵：在規定的試驗條件下，試樣燃燒時釋放的鹵化氣體氫氣體的含量少，甚至沒有，符合規定的指標特性。
阻燃：在一定的試驗條件下，試樣被燃燒，在撤去火源后，火焰的蔓延僅在規定的范圍內，殘焰或殘灼在規定的時間內能自行熄滅的特性。
