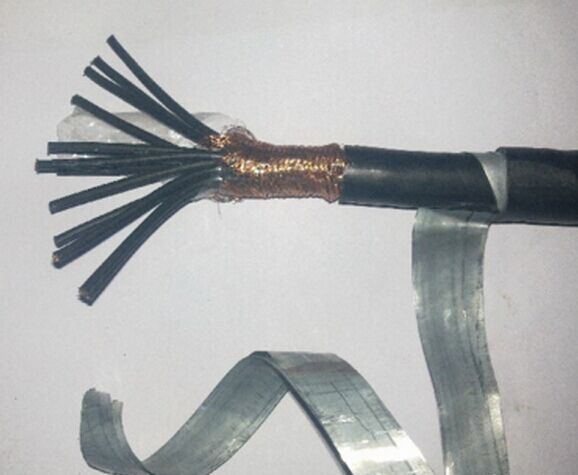

低煙低鹵屏蔽鎧裝電纜
低煙低鹵屏蔽鎧裝電纜適用于交流額定電壓600/1000V及以下的地鐵、高層建筑、商場、劇院、發電站、化學工廠、城市廣場及其他公用事業等電力系統或控制及監控回路中。無鹵低煙電纜常用M為低煙無鹵電纜。
執行標準：采用企業標準及參照GB9330-88、GB/T12706-2002
使用特性：
1、電纜長期允許工作溫度90℃
2、電纜敷設溫度不低于0℃
3、推薦彎曲半徑
低煙低鹵屏蔽鎧裝控制電纜：無鎧裝電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
低煙低鹵屏蔽鎧裝電力電纜：單芯電纜彎曲半徑不小于電纜外徑的20倍，多芯電纜彎曲半徑不小于電纜外徑的15倍。
二．低煙低鹵屏蔽鎧裝電纜產品的型號、M稱
|
序號 |
型號 |
M稱 |
阻燃別 |
|
1 |
WDZ-YJ(F)E WDZ-YJ(F)LE WDZ-YJ(F)V WDZ-YJ(F) |
(輻照)交聯聚乙烯J緣低煙低鹵阻燃聚烯烴護套電力電纜 |
A.B.C |
|
WDZ-YJ(F)E23 WDZ-YJ(F)LE23 WDZ-YJ(F)V23 WDZ-YJ(F)LV23 |
(輻照)交聯聚乙烯J緣鋼帶鎧裝低煙低鹵阻燃聚烯烴護套電力電纜 |
||
|
WDZ-YJ(F)E33 WDZ-YJ(F)LE33 WDZ-YJ(F)V33 WDZ-YJ(F)LV33 WDZ-YJ(F)E43 WDZ-YJ(F)LE43 WDZ-YJ(F)V43 WDZ-YJ(F)LV43 |
(輻照)交聯聚乙烯J緣鋼帶鎧裝低煙低鹵阻燃聚烯烴護套電力電纜 |
||
|
2 |
WDZ-KYJ(F)E WDZ-KYJ(F)V |
(輻照)交聯聚乙烯J緣低煙無鹵阻燃聚烯烴護套控制電纜 |
A.B.C |
|
WDZ-KYJ(F)E23 WDZ-KYJ(F)V23 |
(輻照)交聯聚乙烯J緣鋼帶鎧裝低煙無鹵阻燃聚烯烴護套控制電纜 |
||
|
WDZ-KYJ(F)EP WDZ-KYJ(F)VP |
(輻照)交聯聚乙烯J緣銅絲編織屏蔽低煙無鹵阻燃聚烯烴護套控制電纜 |
||
|
WDZ-KYJ(F)EP2 WDZ-KYJ(F)VP2 |
(輻照)交聯聚乙烯J緣銅帶屏蔽低煙無鹵阻燃聚烯烴護套控制電纜 |
||
|
3 |
WDZ-KYJ(F)E33 WDZ-KYJ(F)V33 |
(輻照)交聯聚乙烯J緣銅帶屏蔽低煙無鹵阻燃聚烯烴護套控制電纜 |
B.C.D |
|
WDZ-BVJ(F) WDZ-BLVJ(F) WDZ-BV WDZ-BLV |
(輻照)交聯型/非交聯型低煙無鹵阻燃聚烯烴J緣電線 |
||
|
WDZ-BVJ(F)E WDZ-BLVJ(F)E WDZ-BVE WDZ-BLVE |
(輻照)交聯型/非交聯型低煙無鹵阻燃聚烯烴J緣低煙無鹵阻燃聚烯烴護套電線 |
||
|
WDZ-BYJ(F)R WDZ-BVR |
(輻照)交聯型/非交聯型低煙無鹵阻燃聚烯烴J緣軟電線 |
||
|
4 |
WDZN-YJ(F)E WDZN- YJ(F)V |
銅芯(輻照)交聯聚乙烯J緣低煙無鹵阻燃聚烯烴護套耐火電力電纜 |
A.B.C |
|
WDZN-YJ(F)E23 WDZN- YJ(F)V23 |
銅芯(輻照)交聯聚乙烯J緣鋼帶鎧裝低煙無鹵阻燃聚烯烴護套耐火電力電纜 |
||
|
5 |
WDZN-YJ(F)E33 WDZN- YJ(F)V33 WDZN-YJ(F)E43 WDZN- YJ(F)V43 |
銅芯(輻照)交聯聚乙烯J緣鋼絲鎧裝低煙無鹵阻燃聚烯烴護套耐火電力電纜 |
A.B.C |
|
WDZN-KYJ(F)E WDZN- KYJ(F)V |
(輻照)交聯聚乙烯J緣低煙無鹵阻燃聚烯烴護套耐火電力電纜 |
||
|
WDZN-KYJ(F)E23 WDZN- KYJ(F)V23 |
(輻照)交聯聚乙烯J緣鋼帶鎧裝低煙無鹵阻燃聚烯烴護套耐火控制電纜 |
||
|
WDZN-KYJ(F)EP WDZN- KYJ(F)VP |
(輻照)交聯聚乙烯J緣銅絲編織屏蔽低煙無鹵阻燃聚烯烴護套耐火控制電纜 |
||
|
WDZN-KYJ(F)EP2 WDZN- KYJ(F)VP2 |
(輻照)交聯聚乙烯J緣銅帶屏蔽低煙無鹵阻燃聚烯烴護套耐火控制電纜 |
||
|
WDZN-KYJ(F)E33 WDZN- KYJ(F)V33 |
(輻照)交聯聚乙烯J緣銅絲鎧裝低煙無鹵阻燃聚烯烴護套耐火控制電纜 |
||
|
6 |
WDZN-BYJ(F) |
(輻照)交聯型/非交聯型低煙無鹵阻燃聚烯烴J緣軟電線 |
B.C.D |
|
WDZN-BYJ(F) WDZN- BVE |
(輻照)交聯型/非交聯型低煙無鹵阻燃聚烯烴J緣低煙無鹵阻燃聚烯烴耐火電線 |
||
|
WDZN-BYJ(F)R WDZN- BVR |
(輻照)交聯型/非交聯型低煙無鹵阻燃聚烯烴J緣低煙無鹵阻燃聚烯烴耐火軟電線 |
三、低煙低鹵屏蔽鎧裝電纜產品使用場所的分選用
1． 低煙無(低)鹵使用場所應根據建筑物的使用性質、火災危險性、疏散和撲救難度等劃分為特、一、二、三。
2． 低煙無(低)鹵電線電纜成束敷設時，應采用阻燃電線電纜，阻燃別選擇應符表2、表3，在外部火勢作用下，需保持線路完整性，維持通電的場所，其線路應采用耐火電線電纜。
表2電線的阻燃別選擇
|
適用場所 |
電線截面 |
阻燃別 |
|
特 |
50mm2及以上 |
B |
|
35mm2及以下 |
C |
|
|
一 |
50mm2及以上 |
C |
|
35mm2及以下 |
D |
|
|
二、三 |
所以截面 |
D |
表3電線的阻燃別選擇
|
適用場所 |
阻燃別 |
|
特 |
A |
|
一 |
B |
|
二、三 |
C |
七、訂貨要求：
1、電線按卷計售，低起訂量1卷；
2、付款方式：現款現貨，如數量太多需要訂做銷售的，須付訂金30%，余款結清發貨，電線長供貨周期不超過7天。
