DWZ-KYJYP低煙無鹵屏蔽電纜
DWZ-KYJYP低煙無鹵屏蔽電纜適用于額定電壓450/750V及以下，有低煙、無鹵阻燃要求作為控制監控回路等場合使用。
一、技術性能：
1、DWZ-KYJYP低煙無鹵屏蔽電纜參照GB9330-2008設計；
2、使用特性
①電纜長期允許工作溫度90℃；
②電纜敷設溫度應不低于0℃，推薦彎曲半徑：有鎧裝和銅帶屏蔽結構的電纜：其彎曲半徑不小于電纜外徑的12倍；其他結構的電纜：其彎曲半徑不小于電纜外徑的6倍。
二、電纜型號M稱
一、技術性能：
1、DWZ-KYJYP低煙無鹵屏蔽電纜參照GB9330-2008設計；
2、使用特性
①電纜長期允許工作溫度90℃；
②電纜敷設溫度應不低于0℃，推薦彎曲半徑：有鎧裝和銅帶屏蔽結構的電纜：其彎曲半徑不小于電纜外徑的12倍；其他結構的電纜：其彎曲半徑不小于電纜外徑的6倍。
二、電纜型號M稱
|
型號
|
M稱
|
|
DWZ-KYJY
|
銅芯交聯聚乙烯J緣低煙無鹵阻燃控制電纜
|
|
DWZ-KYJYP
|
銅芯交聯聚乙烯J緣銅絲屏蔽低煙無鹵阻燃控制電纜
|
|
DWZ-KYJYP2
|
銅芯交聯聚乙烯J緣銅帶屏蔽低煙無鹵阻燃控制電纜
|
|
DWZ-KYJYP2-23
|
銅芯交聯聚乙烯J緣銅帶屏蔽鋼帶鎧裝低煙無鹵阻燃控制電纜
|
|
DWZ-KYJY33
|
銅芯交聯聚乙烯J緣細鋼絲鎧裝低煙無鹵阻燃控制電纜
|

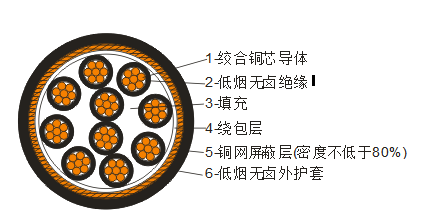

三、產品示意圖：
四、電纜規格范圍如下：
|
型號
|
額定電壓
V |
導體標稱截面mm2
|
|||||||
|
0.5
|
0.75
|
1.0
|
1.5
|
2.5
|
4
|
6
|
10
|
||
|
芯數
|
|||||||||
|
DWZ-KYJY、DWZ-KYJYP
|
450/750
|
2~61
|
2~37
|
2~14
|
|||||
|
DWZ-KYJYP2、
DWZ-KYJY33、 DWZ-KYJYP2-23 |
4~61
|
||||||||
五、主要技術指標
1、電纜的外形尺寸參照GB9330-2008相應規格尺寸。
2、導體直流電阻符合GB/T3956的規定。
3、90℃J緣電阻常數不小于3.67MΩ.km，體積電阻率不小于1012Ω.Cm。
4、電纜均應經受3KV交流電壓試驗，5minJ緣不擊穿。
六、交貨長度
允許根據雙方協議長度交貨，長度計量誤差不超過±0.5%。
1、電纜的外形尺寸參照GB9330-2008相應規格尺寸。
2、導體直流電阻符合GB/T3956的規定。
3、90℃J緣電阻常數不小于3.67MΩ.km，體積電阻率不小于1012Ω.Cm。
4、電纜均應經受3KV交流電壓試驗，5minJ緣不擊穿。
六、交貨長度
允許根據雙方協議長度交貨，長度計量誤差不超過±0.5%。
